Forma 377
Duschhörn med vikbar dörr och vändbar dörr med en fast del

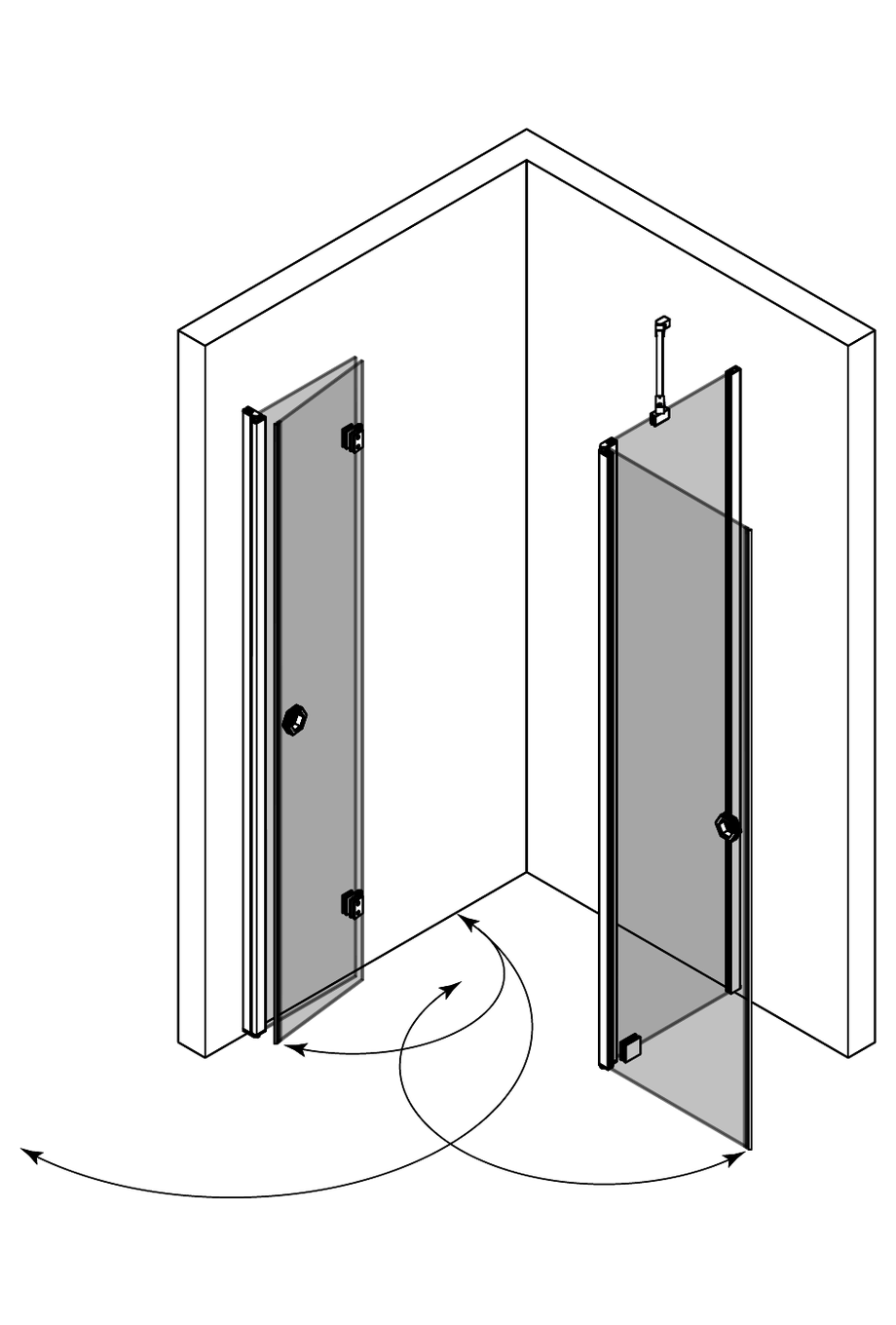

Duschhörnet består av en vikbar dörr och en fast vägg, vid vilkenfästs en vändbar dörr med gångjärn. Produkten passar bra till en hörnhörn med en möbel bredvidoch där dörrarna kanske inte kan öppnas ordentligtdubbelsidigt. Den vikbara dörren kräver inget utrymme utanför duschutrymmet för att öppnas,utan dörren vänder sig inne i duschutrymmet så attdörrglasen viks i ett litet utrymme mot väggen. Den fasta väggenkan dimensioneras enligt möbelns djup så att dörren intestöter ihop med möbeln när den öppnas. Dörrarna kan dimensioneras symmetriskt eller så attdörrarna får olika storlekar. När duschen inte används, kan dörrarna vändasparallellt med väggarna.Dörrarna vänds 90 grader i bägge riktningarna och förses med justerbaracentreringar. Centreringen strävar efter att återställa dörrarna till öppen respektive stängdposition. Det yttersta glaset på dörren som viks vänds därutöver 180 grader i förhållande till det inreglaset, då dörrglasen viks mot varandra inne iduschutrymmet. Ett par magnetiska tätningar håller dörrarna tätt stängda under duschen.
Den fasta väggen och den vikbara dörren fästs från sidorna vid väggarnamed profiler för väggfäste. Den fasta väggen stadgas med ett snedstöd, som monteras från överkantenned till hörnet, samt med ett beslag, som limmas vid underkanten mot golvet.Det blir en 25 mm hög spalt mellan den fasta väggens glas och golvet. Mellan glaset ochgolvet kan en tätningssockel monteras (standard), då vattnetinte kan ta sig under glaset. På dörrglasens underkanter kan monterassläptätningar (standard), som begränsar vattenflödet.Installations instruktioner
19 Vardagar
20 års garanti
Profilerna fästa vid glaskanten tillverkas av aluminium. Av ytbehandlingsalternativen tillverkas vit (RAL 9016) och svart (RAL 9005) genom brännmålning. Grå och blank är anodiserade ytbeläggningar. Profilerna sandblästras innan anodiseringen, då den anodiserade ytan är mycket jämn, och det inte blir några fingeravtryck kvar på den. Produktens beslag, såsom golvbeslag och snedstöd, tillverkas av mässingslegering, vars ytbehandlingsfärg beror på den valda profilfärgen. Med svarta och vita profiler levereras beslagen målade i svart respektive vitt, med blank profil levereras beslagen förkromade och med gråa profiler är beslagens finish borstad nickel.
Produkten är tillverkad av 6 mm tjockt härdat säkerhetsglas (EN 12150). Säkerhetsglaset kan behandlas i fabriken med Cranith ytbeläggning, vilket förhindrar att kalk fästs i glaset. Beläggningen möjliggör att glaset förblir enklare rent. Klart, grått och bronsglas är jämna till ytan och genomskinliga. Reeded- glaset består av parallella band som suddar ljuset så att figuren bakom inte är helt tydlig. Satinglasen är inte helt genomskinliga, detaljer kan inte ses genom glaset. Ena sidan av satinglaset är sammetslikt etsad medan den andra sidan är jämn. Vid val av satinglas, bör beaktas att den etsade sidan är ömtålig för repor och fläckar.
Duschhörnets storlek kan väljas i standardmått, eller enligt skräddarsydda mått. Den fasta delens väggfästningsprofiler har 20 mm justeringsmån och dörrens väggprofil 15 mm. Justeringsmånen kan användas för att jämna ut eventuella lutningar i väggarna samt för att öka på duschhörnets helhetsmått från det angivna måttet. Man kan välja att tillsätta en breddningsprofil (tilläggsutrustning) på den ena eller på båda sidorna, för att ytterligare utöka sidornas bredder. Breddningsprofilen kan även beskäras för genomdragning av ytvattenrör.

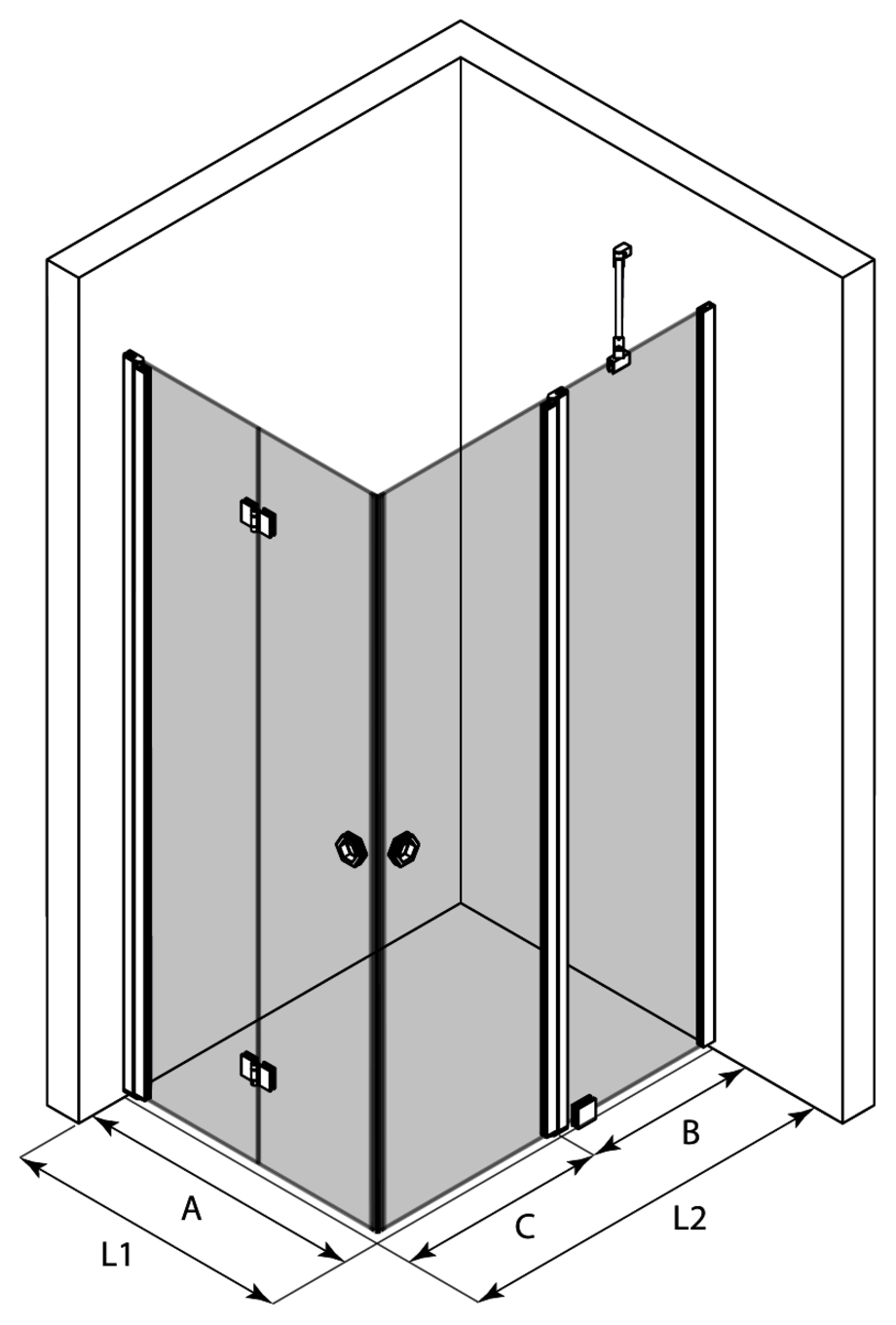

Produkt storlek
Den valda kombinationens monteringsmått med justeringsmånen iakttagen är:
- Sida L1 : 607mm - 622mm
- Sida L2 : 765mm - 785mm

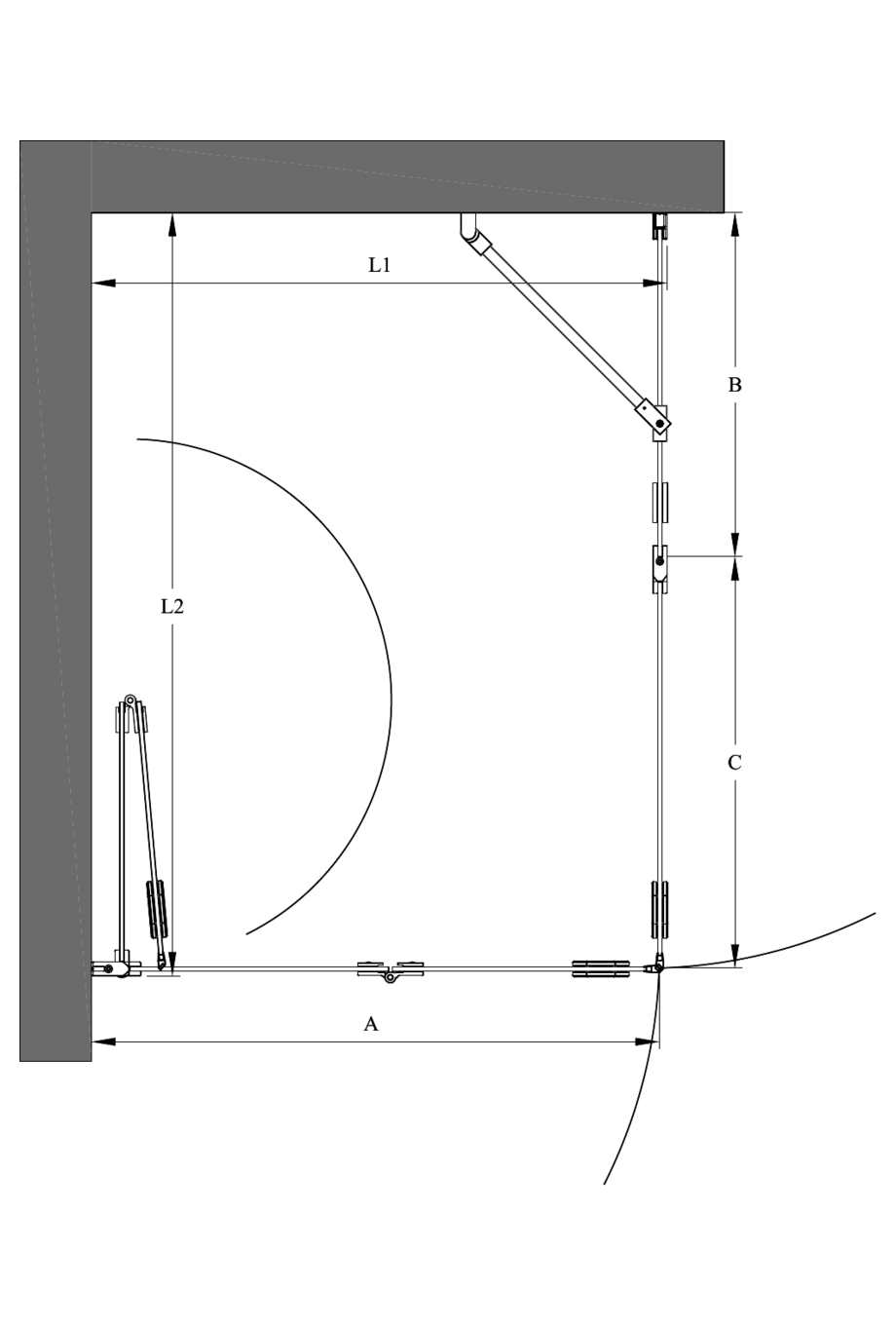

Monteringsmåttet avser väggmonteringsprofilens yttersta kant på väggen, sett ifrån duschutrymmets hörn. Väggfästningsprofilens helhetsbredd mot väggen är 22 mm. Ifall justeringsmånen behöver användas för att jämna ut eventuella lutningar i väggarna, kan angivna mått avvika från angivet. Obs! Sidorna i duschhörnan kan även monteras spegelvänt mot måttskissen.:

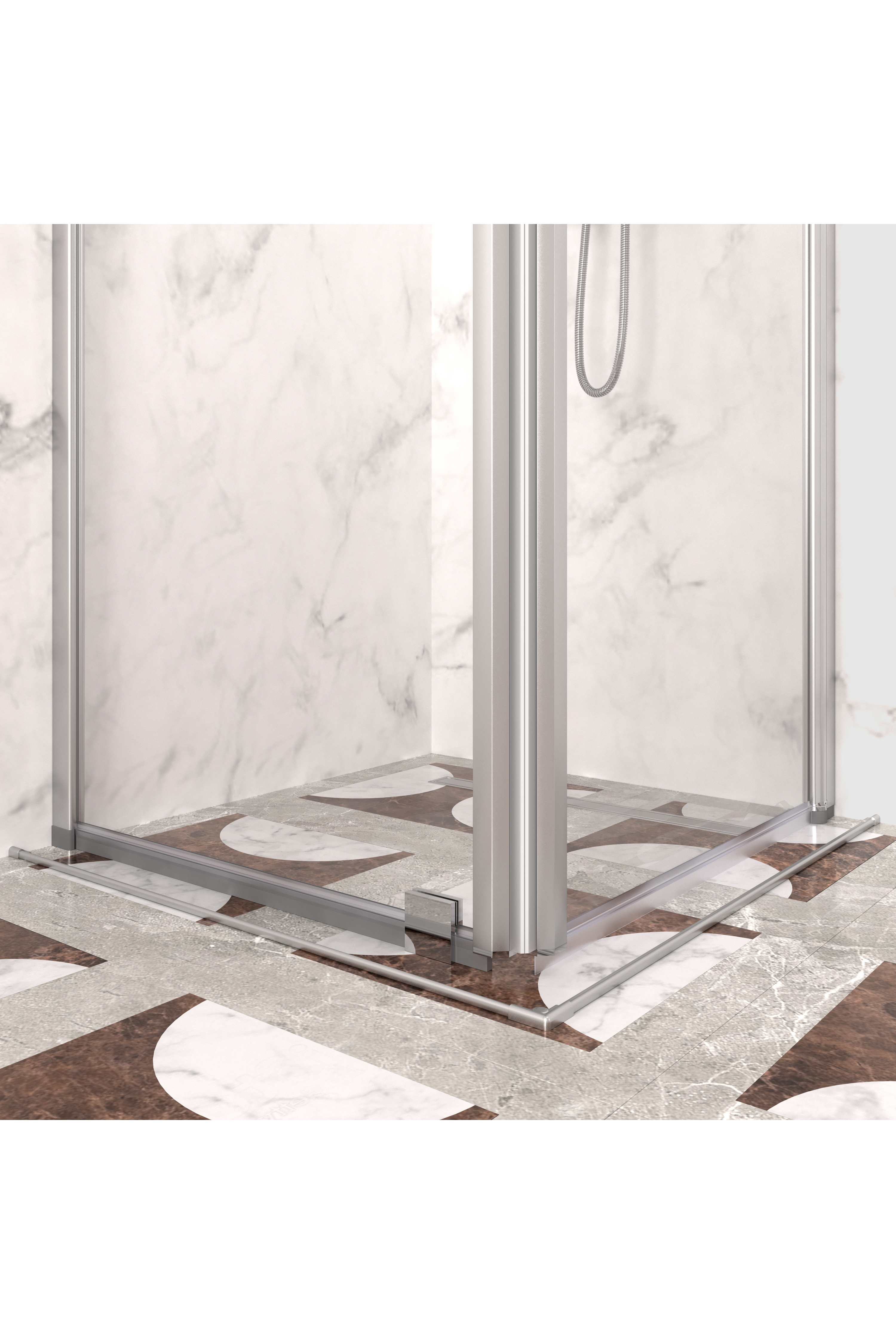

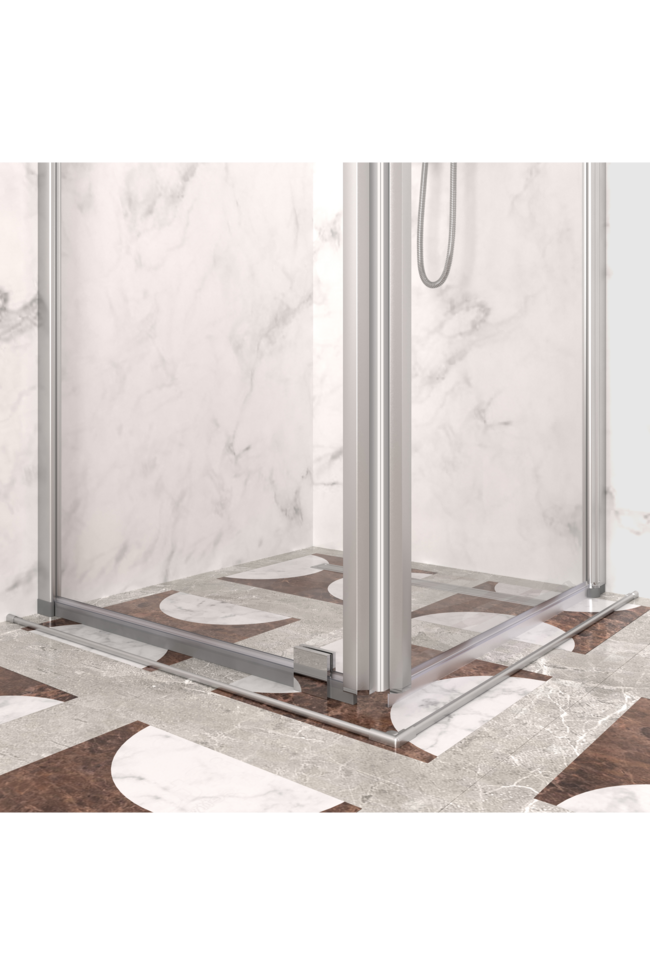

Produkten har en 33 mm hög släptätning som standardutrustning. Som tilläggsutrustning finns en 50 mm hög släptätning tillgänglig avsedd för duschutrymmen, där golvlutningen är större än normalt. Släptätningens längd är 1000 mm, och den kapas till lämplig längd på plats. Produktens vattentäthet kan förbättras genom att montera en tröskelprofil under dörren. Tröskelprofilen sågas på plats till lämplig längd och monteras genom att limma den på golvet. Den utformade tröskeln är 10 mm hög och 16 mm bred.
Välj typ av handtag:
Produkt
Produktkod
Pris
1
Forma 377
Produktkod
377-61-111
Pris
0.00 €
2
Forma 303 Duschhörn vikbar dörr
Vit/Klar/A=607 x 2025
Produktkod
303 61 0058
Pris
461.00 €
3
Forma 304/305 Duschhörn fast vägg
Vit/Klar/B=380 x 2025
Produktkod
304 61 0038
Pris
378.00 €
4
Forma 304 Duschhörn vändbar dörr
Vit/Klar/C=385 x 2025
Produktkod
304 61 1036
Pris
357.00 €
5
Magnettätningsparet
Produktkod
F06 6L 0001
Pris
21.00 €
6
Sexkantigt handtag krom
Produktkod
F01 RL MMMM
Pris
63.00 €
7
Sexkantigt handtag krom
Produktkod
F01 RL MMMM
Pris
63.00 €
8
TOTALT
Produktkod
Pris
1343.00 €
Den valda kombinationens monteringsmått med justeringsmånen iakttagen är:
- Sida L1 : 607mm - 622mm
- Sida L2 : 765mm - 785mm
Monteringsmåttet avser väggmonteringsprofilens yttersta kant på väggen, sett ifrån duschutrymmets hörn. Väggfästningsprofilens helhetsbredd mot väggen är 22 mm. Ifall justeringsmånen behöver användas för att jämna ut eventuella lutningar i väggarna, kan angivna mått avvika från angivet. Obs! Sidorna i duschhörnan kan även monteras spegelvänt mot måttskissen.:
